실험대 2종 치수 변경 시연
변경 사양도·부품도 DWG와 변환 영상을 준비했습니다.
아래 뷰어에서 직접 치수를 입력하고 변화를 확인하실 수 있습니다.
| 제품 · 단위 mm | 변경 전 | 변경 후 | DWG |
|---|---|---|---|
| 선반형 | 1500 × 1500 × 2100 상판 H800 | 1200 × 1500 × 2100 상판 H750 | 사양도 1 · 부품도 15 |
| 소켓형 | 1200 × 750 × 1155 상판 H900 | 1100 × 750 × 1155 상판 H800 | 사양도 1 · 부품도 13 |

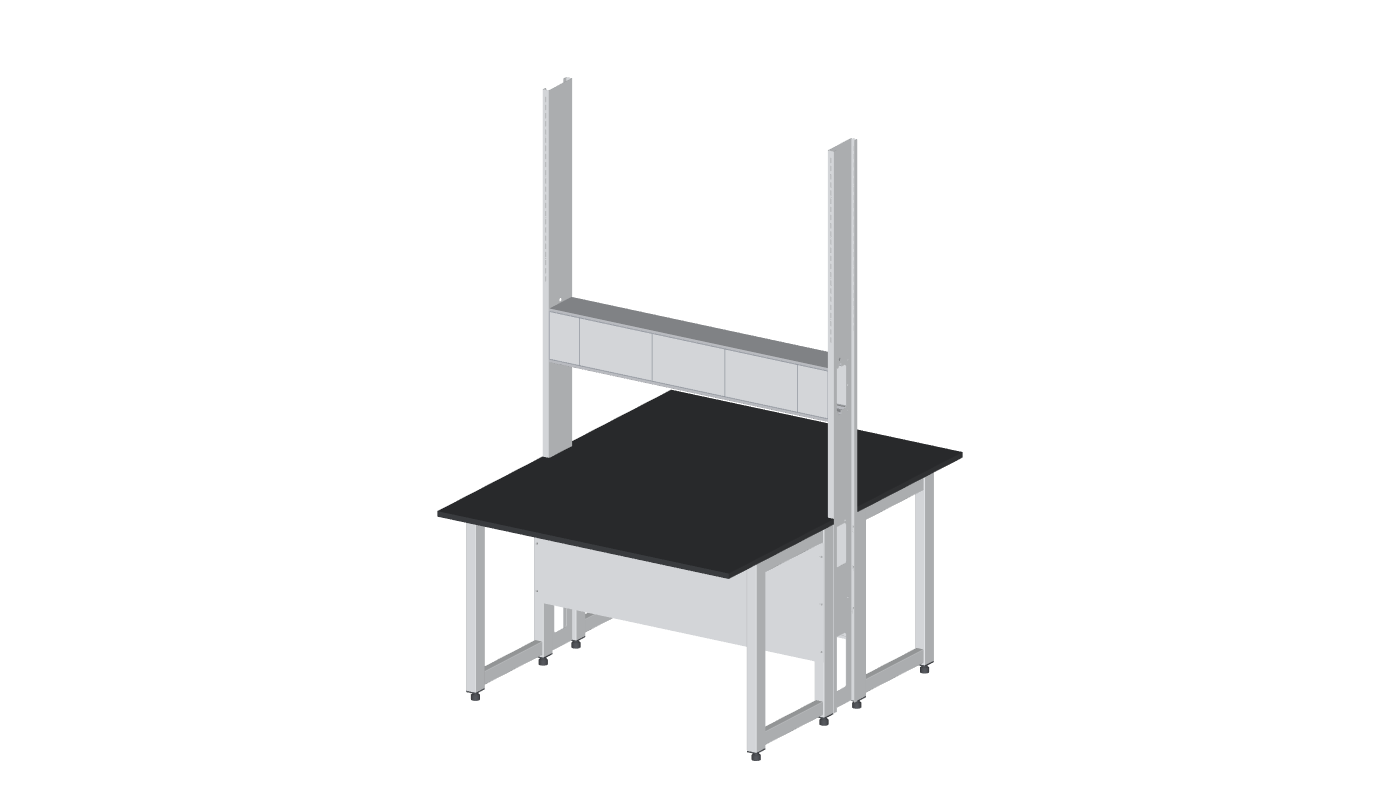

선반형 실험대
폭 1200 · 깊이 1500 · 전체 높이 2100 · 상판 H750

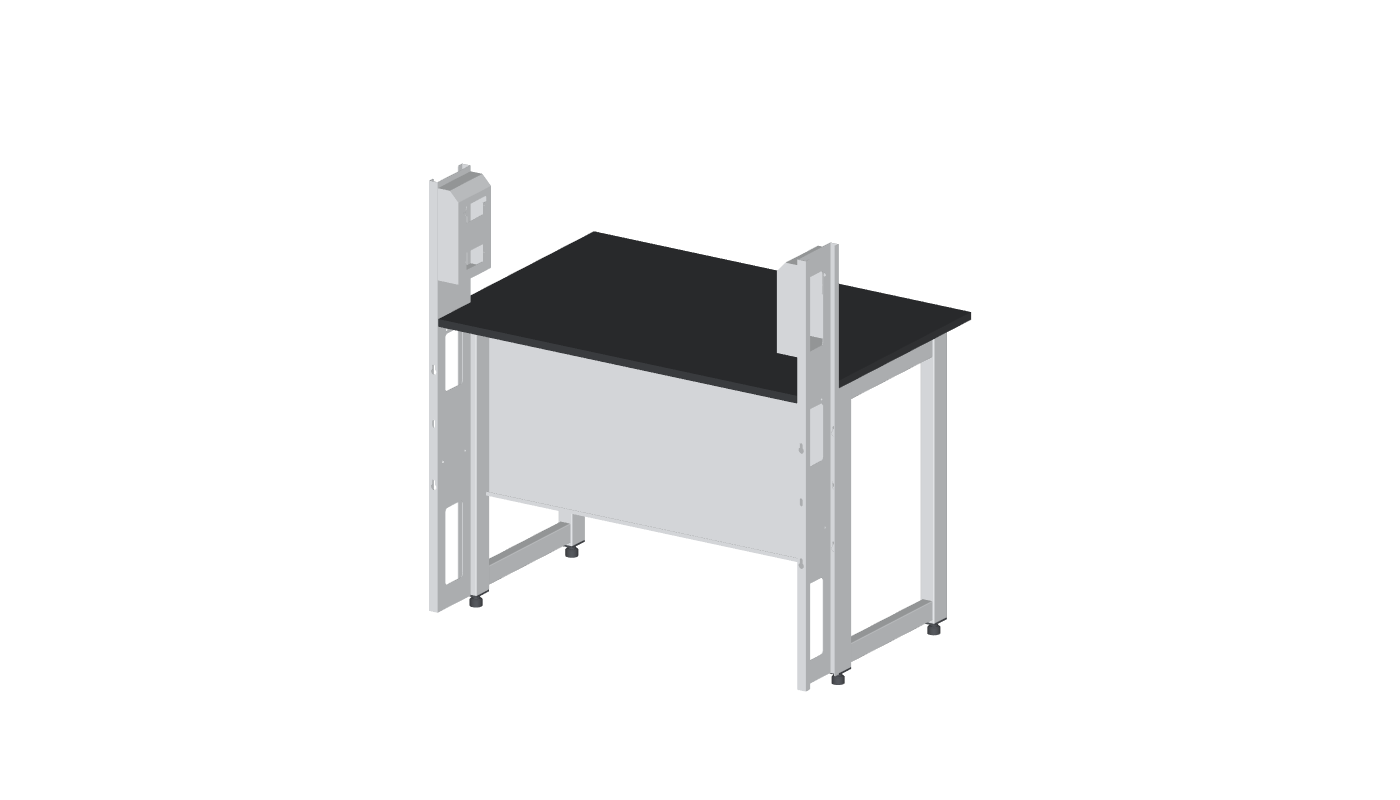

소켓형 실험대
폭 1100 · 깊이 750 · 전체 높이 1155 · 상판 H800
3D 변환 시연 영상
실제 변경 모델 기반의 시연입니다. 중간 형상은 부드러운 전환을 위한 시각화입니다.
소켓형은 기둥 H1155와 소켓 상부 위치를 유지했습니다. 상판 바로 위 배치 및 높이 연동 방식도 구현 가능합니다.
